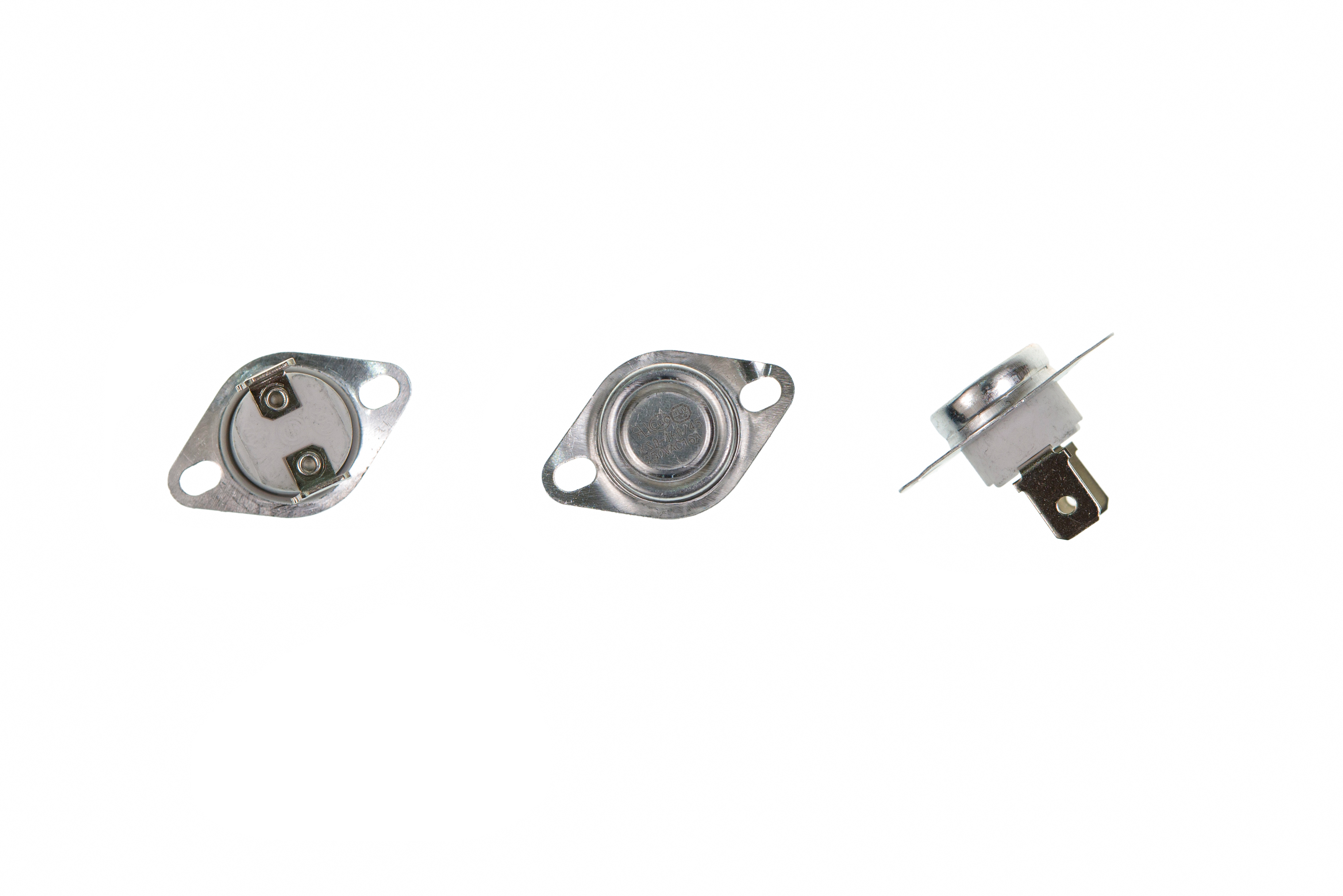

The mechanism of KSD series snap action thermostat is based on a snap-action bimetal disc, which opens or closes the electric contacts when the predetermined temperature is met. When the electric device works normally, the switch is closed. Once the temperature reaches the limit point, the bimetal disc works immediately to open the contacts and thus switching off the circuit. After the device has cooled down to the allowable temperature, the snap disc thermostat will reset automatically.

常温下触点的状态

Contact status

常开或者常闭

normally on or normally off

复位方式

Reset method

自动复位或者手动复位

automatic or by manual

触点结构

Contact structure

单刀单掷

single pole single throw

额定触点容量

Nominal contact capacity

15A/120V AC ( 寿命 10 万次 ) 10A/250V AC ( 寿

命 10 万次 )

外壳材质

Body material

电木, PPS , 陶瓷 ( 根据客户要求及断开温度进行

选择 )

动作温度范围

Action temperature

range

40-220 ℃ ( 180 ℃ 以上的动作温度, 外壳的材质为

陶瓷 )

端子规格

Terminal size

6.35*0.8, 4.8*0.5, 4.8*0.8;

端子引出形式

Terminal orientation

180 度, 90 度, 45 度

电气强度

Dielectric strength

① 两触点断开的状态下, 两插片之间应能承受

AC600V, 历时 1min 或 AC720V, 历时 1 s 而无击穿

闪络现象 ( 整定电流 5mA);

② 在室温条件下, 温控器端子与安装外罩之间能承

受 AC2000V, 历时 1min AC2500V, 历时 1s 而无击

穿闪络现象 ( 整定电流 1mA);

绝缘电阻

Insulation resistance

① 两触点断开的状态下, 绝缘电阻 大于 10MΩ (

DC500V )

② 在室温条件下, 温控器端子与安装外罩之间用

500V 直流电压进行测试绝缘电阻应大于 100MΩ;

接触电阻

contact resistance

不大于 50mΩ

认证信息

Certification

UL : E243132 TUV: B30780719003 CQC:

13002088905/06
